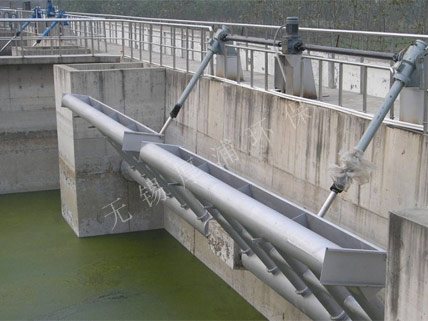

XB旋转式滗水器
发布时间:2018-07-02 点击次数:14501 次
概述
XB旋转式滗水器是排出SBR反应池中上清液的专用设备。旋转式滗水器通过电动推杆的驱动,滗水堰槽绕排水管,实现滗水器连续排水。
结构形式
XB旋转式滗水器主要由电控箱、电动推杆、滗水主管及支管、堰槽组件、浮筒组件、出水组件、行程控制、底座等部分组成。旋转式滗水器由电动推杆把水下部分与执行机构连接起来,当需要排水时,中央控制系统会给出信号,指令电机驱动螺杆旋转,电动推杆向前推出,集水堰槽随水平管的转动而下降,开始滗水,排出的上清液由排水管排出,当滗水结束后,推杆内计数器给出信号,电机反转,牵引集水堰槽上移,回到预置位置,等待完成下一个循环。
主要特点
1、设有推杆过扭矩装置,保证设备具有较大的安全性;
2、适应性强:通过内部机构设定相关参数,可相应改变滗水器的运行速度和运动范围,适应不同水质水量要求;
3、行程控制机构全部置于防护罩内,不受风雨的侵蚀;
4、密封旋转接头,转动灵活,密封性好;
5、电动推杆结构简单,易于拆卸和维修。
外形示意图
XB旋转式滗水器是排出SBR反应池中上清液的专用设备。旋转式滗水器通过电动推杆的驱动,滗水堰槽绕排水管,实现滗水器连续排水。
结构形式
XB旋转式滗水器主要由电控箱、电动推杆、滗水主管及支管、堰槽组件、浮筒组件、出水组件、行程控制、底座等部分组成。旋转式滗水器由电动推杆把水下部分与执行机构连接起来,当需要排水时,中央控制系统会给出信号,指令电机驱动螺杆旋转,电动推杆向前推出,集水堰槽随水平管的转动而下降,开始滗水,排出的上清液由排水管排出,当滗水结束后,推杆内计数器给出信号,电机反转,牵引集水堰槽上移,回到预置位置,等待完成下一个循环。
主要特点
1、设有推杆过扭矩装置,保证设备具有较大的安全性;
2、适应性强:通过内部机构设定相关参数,可相应改变滗水器的运行速度和运动范围,适应不同水质水量要求;
3、行程控制机构全部置于防护罩内,不受风雨的侵蚀;
4、密封旋转接头,转动灵活,密封性好;
5、电动推杆结构简单,易于拆卸和维修。
外形示意图
订货所需参数
1、每小时滗水量
2、滗水深度
3、控制要求
4、材质要求
规格型号及技术参数
1、每小时滗水量
2、滗水深度
3、控制要求
4、材质要求
规格型号及技术参数
滗水量100-900T/H,单推杆单边出水形式
型号 |
XB100 XB200 XB300 |
XB400 XB500 XB600 |
XB700 XB800 XB900 |
|||
滗水堰长 (m) | ≤2 | ≤3 | ≤4 | ≤5 | ≤7 | ≤8 |
滗水深度 (m) | ≤2.5m | |||||
电机功率 (kw) | 0.4kw | 0.75kw | 1.1kw |
滗水量1000-2000T/H,双推杆双边出水形式
型号 | BS1000 | BS1200 | BS1400 | BS1600 | BS1800 | BS2000 |
滗水堰长 (m) | ≤10 | ≤12 | ≤14 | ≤16 | ≤18 | |
滗水深度 (m) | ≤2.5m | |||||
电机功率 (kw) | 1.1~1.5kw | 1.5~2.2kw |
